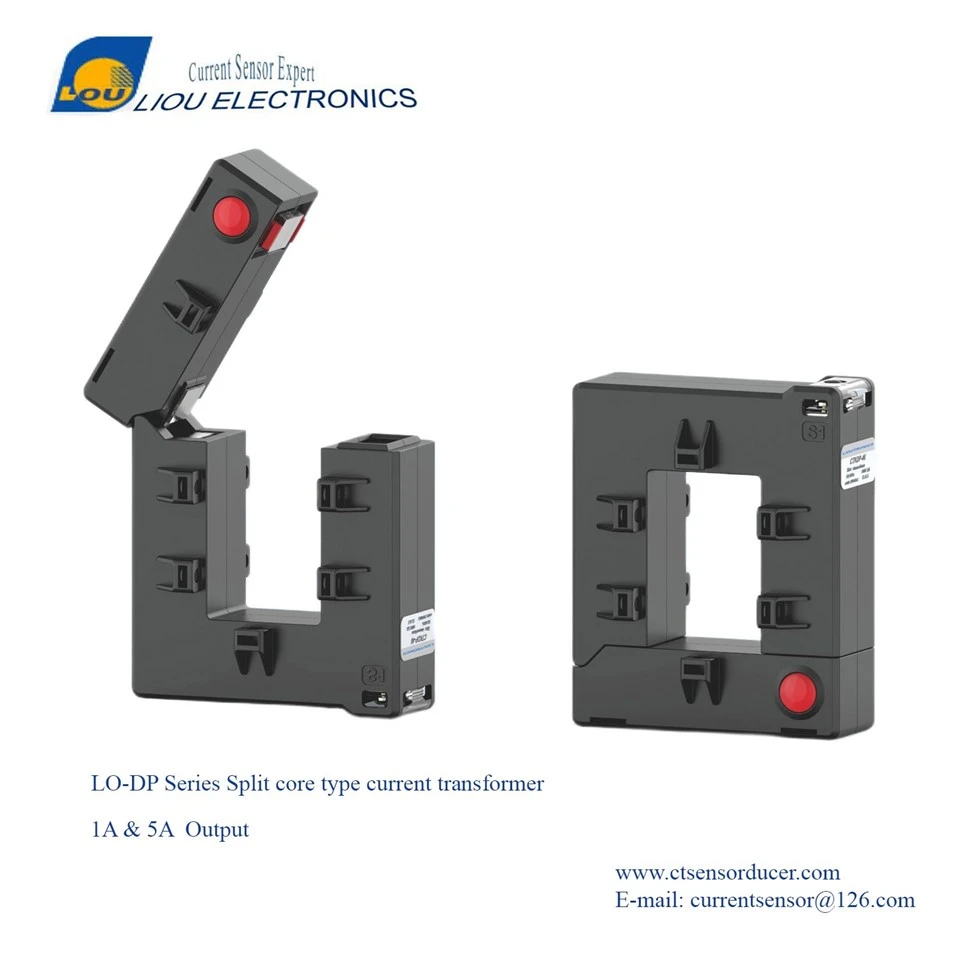

Transformator z dzielonym rdzeniem-o wysokiej dokładności-do systemów automatyki przemysłowej LO-CTKDP1
Maksymalizuj przestrzeń w szafce bez poświęcania wydajności. Przekładnik prądowy z dzielonym-rdzeniem serii CTKDP3 ma wyjątkowo-smukłą-konstrukcję, idealną do rozdzielnic-o dużej gęstości i płytkich paneli o ograniczonym prześwicie pionowym. Zaprojektowany z myślą o ciasnych instalacjach, jego dzielony-rdzeń „otwarty-i-zamknięty” umożliwia szybką modernizację bez odłączania kabli lub szyn zbiorczych. Zapewnia wysoką dokładność (do 0,1%) w szerokim zakresie prądów od 50 A do 4000 A i obsługuje wyjścia 1 A/5 A lub 0–1 V, co zapewnia elastyczną integrację.
- Wprowadzenie produktów
Wuxi Liou Electronics Co., Ltd jest jednym z wiodących producentów i dostawców transformatorów z dzielonym rdzeniem-o wysokiej dokładności-do systemów automatyki przemysłowej lo-ctkdp1 w Chinach. Nasza fabryka oferuje wysokiej jakości niestandardowe produkty wykonane w Chinach w niskiej cenie. Zapraszamy do kontaktu z nami w celu uzyskania wyceny.
Transformator z dzielonym rdzeniem-o wysokiej dokładności-do systemów automatyki przemysłowej
P/N: LO-CTKDP1
>Przegląd produktu
Przekładnik prądowy z dzielonym rdzeniem stosowany jest głównie do kabli i szyn miedzianych. Ma prostą strukturę, rozsądną konstrukcję i elastyczne zastosowanie. Zgodnie ze specyfikacjami prętów miedzianych stosowanych w obwodzie głównym, istnieje wiele rodzajów otworów przelotowych, odpowiadających sobie nawzajem. Prąd pierwotny obwodu głównego obejmuje 50 A ~ 4000 A, a znamionowy prąd wyjściowy wtórnego wynosi 1 A ~ 5 A (0 ~ 1 V). Ta seria produktów może spełniać wymagania techniczne klasy 0.2, klasy 0.5, klasy 1 i innej precyzji IEC61869.1.2.
>Cechy produktu
- Otwarta i zamknięta konstrukcja, łatwa w montażu.
- Ta seria produktów ma 6 specyfikacji, a zakres prądu pierwotnego mieści się w granicach 4000A.
- Wyjście wtórne to standardowy sygnał 1A-5A.
>Aplikacja
- Monitorowanie mocy,
- Zarządzanie zużyciem energii
- Inteligentny system zasilania
- Przekaźnik elektromagnetyczny
- Ochrona, ochrona mikrokomputera, ochrona silnika
- Transformacja wiejskiej sieci energetycznej
- Transformacja podstacji, detekcja ochrony środowiska
>Specyfikacje elektryczne:
|
Specyfikacje elektryczne |
|
|
Częstotliwość robocza |
50-400 Hz |
|
Napięcie robocze |
0,66/0,72 KV |
|
Podstawowe wejście |
50-4000 broni |
|
Wyjście wtórne |
0-1 V lub 0-5 A |
|
Błąd proporcji |
<=±0.1% |
|
Błąd fazy |
<=±10' |
|
Wytrzymałość dielektryczna |
AC3,0KV/1Ma/60s |
|
Rezystancja izolacji |
DC500V/1000MΩ Min |
|
Materiał rdzenia |
Stal krzemowa lub nanokrystaliczna |
|
Temperatura robocza |
-20 stopni do +50 stopni |
|
Tryb połączenia |
Typ terminala |
|
Struktura wewnętrzna |
Żywica epoksydowa |
>Wymiary
|
P/N |
WEJŚCIE (A) |
Wyjście |
Dokładność |
WYMIARY (mm) |
|||||
|
A |
B |
C |
D |
F |
K |
||||
|
CTKDP1-40 |
50A 100A 200A 500A 800A 1000A 2000A 3000A 4000A |
0-5A 0-1 V Dostosowane |
0.1 0.2 0.5 1.0 |
104 |
79 |
54 |
36 |
44 |
16 |
|
CTKDP3-50 |
114 |
79 |
54 |
36 |
54 |
16 |
|||
|
CTKDP3-60 |
124 |
79 |
54 |
36 |
64 |
16 |
|||
|
CTKDP3-80 |
144 |
83 |
54 |
36 |
84 |
20 |
|||
|
CTKDP3-100 |
164 |
105 |
54 |
36 |
104 |
42 |
|||
|
CTKDP3-120 |
184 |
105 |
54 |
36 |
124 |
42 |
|||
