Czujnik prądu resztkowego

W systemach elektrycznych zawsze istnieje możliwość wyłączeń z powodu przetężeń lub zwarć spowodowanych błędami w obsłudze, warunkami otoczenia, brakiem konserwacji lub wyładowaniami atmosferycznymi.

Wprowadzenie produktów

RTransformator różnicowoprądowy do wykrywania upływu typu A

S/N: LO-ZRCT-XX

Przegląd produktów:

Przekładniki różnicowoprądowe serii LO-ZRCT-XX są stosowane przede wszystkim w systemach rozdzielczych niskiego napięcia, takich jak 380 V i 660 V, lub w gęsto upakowanych szafach z szufladami, do ciągłego monitorowania i wykrywania prądów różnicowych w węzłach instalacyjnych w odpowiednich obwodach. Zewnętrzna powłoka tej serii jest wykonana z przyjaznego dla środowiska, ognioodpornego tworzywa sztucznego ABS i wykorzystuje nanokrystaliczny, miękki materiał magnetyczny o wysokiej przenikalności magnetycznej. W połączeniu z rozsądną konstrukcją i rygorystycznymi procesami produkcyjnymi, produkt charakteryzuje się wysoką precyzją, dobrym balansem, niewielkim rozmiarem, wysoką wytrzymałością izolacji, dużą odpornością na uderzenia i łatwą instalacją, dzięki czemu jest niezawodny i stabilny do użytku w pomieszczeniach zamkniętych.

Dodatkowo w projekcie konstrukcyjnym uwzględniono uwagi klientów, a nóżki mocujące zaprojektowano tak, aby można je było wsunąć w odpowiednie gniazda przed transportem i instalacją. Zapobiega to uszkodzeniu nóżek mocujących przed montażem, zmniejszając ryzyko awarii produktu, a także pomaga obniżyć koszty pakowania i transportu. Seria ta obejmuje 11 różnych modeli, odpowiednich do monitorowania prądów różnicowych w obwodach kablowych lub obwodach szyn zbiorczych z miedzi, z minimalnym wykrywalnym prądem upływowym mniejszym niż 5 mA i dokładnością spełniającą lub przekraczającą normę krajową GB14287.2. Charakterystykę wagi można dostosować do wymagań użytkowania. Kolor obudowy produktu można dostosować w celu spełnienia różnych wymagań kolorystycznych określonych przez klientów.

Cechy:

Proces odlewania żywicy, doskonała wodoodporność i odporność na wilgoć
Ma dużą zdolność przeciążania i w razie potrzeby może być przeciążany 50-krotnością prądu znamionowego przez długi czas.
Doskonała charakterystyka równowagi, produkty o małych rozmiarach spełniają wymagania dotyczące progu alarmowego detektora wynoszącego 20 mA
Wysoka precyzja: poziom precyzji {{0}}.5/1.0/3, opcjonalna kompaktowa konstrukcja, mały rozmiar

Struktura:

678

S/N	Nazwa	Główne cechy
1	Wtórny listwa zaciskowa	Do podłączenia sygnału wyjściowego
2	Rurka mocująca	Wykonane z mosiądzu lub tworzywa ABS, służące do łączenia dwóch części obudowy transformatora podczas montażu.
3	PCB do złącza terminala	Ukryty pod listwą zaciskową, do podłączenia zacisków przewodów sygnału wyjściowego i diody zaciskowej
4	Dioda zaciskająca	Zgodnie ze specyfikacją techniczną klienta sygnał wyjściowy jest zaciskany do wymaganego napięcia
5	Warstwy izolacyjne rdzenia	Konstrukcja służąca do ochrony żelaznego rdzenia i zapobiegania uszkodzeniu emaliowanych drutów uzwojenia.
6	Rdzeń	Wysoce przepuszczalne nanokrystaliczne miękkie materiały magnetyczne
7	Część mocująca	Wykonany z ognioodpornego tworzywa sztucznego ABS, podczas instalacji można go wysunąć ze szczeliny obudowy, aby zabezpieczyć produkt.
8	Uzwojenie wtórne	Wykonane z materiału z miedzi beztlenowej, bezpośrednio zgrzanej z powłoką farby poliuretanowej, odpornej na temperaturę do 155 stopni Celsjusza
9	Izolacja uzwojenia	Folia poliestrowa/folia PVC/papier krepowy itp. stosowana do ochrony przewodów emaliowanych przed uszkodzeniem
10	Tarcza	Wykonane ze stali krzemowej o wysokiej przenikalności magnetycznej lub innych materiałów o przenikalności magnetycznej, aby zapewnić doskonałe właściwości równowagi
11	Załącznik	Ognioodporne tworzywo ABS lub tworzywo sztuczne ze stopu PC/ABS, o wysokiej odporności na temperaturę, wysokiej wytrzymałości i dobrych właściwościach zmniejszających palność

Normalne warunki użytkowania i instalacji:

Miejsce instalacji: wewnątrz/na zewnątrz. Temperatura otoczenia -40 stopni~ +45 stopień
Zaleca się, aby wilgotność względna otoczenia nie była większa niż 80%
Wysokość nie przekracza 3000 m
Warunki atmosferyczne: W atmosferze nie występują media poważnie zanieczyszczone, żrące i wybuchowe
Środowisko bez znaczących, częstych wibracji i wstrząsów. Temperatura przechowywania:-20 stopni ~ +75 stopni

Wydajność wagi:

P/N	Znamionowy prąd roboczy obwodu głównego	Prąd testowy	Średnica przewodu	Grubość izolacji przewodu	Prąd niezrównoważony
LO-ZRCT-30	0 Mniejsze lub równe In Mniejsze lub równe 63A	63A	4mm	0,5 mm	Mniejsze lub równe 2 mA przy 63 A
LO-ZRCT-46	0 Mniejszy lub równy In Mniejszy lub równy 100A	100A	6mm	1.0mm	Mniejsze lub równe 5 mA przy 315 A
LO-ZRCT-65	0 Mniejszy lub równy In Mniejszy lub równy 250 A	250A	10mm	1,5 mm	Mniejsze lub równe 5 mA przy 315 A
LO-ZRCT-80	0 Mniejsze lub równe In Mniejsze lub równe 315 A	315A	10mm	1,5 mm	Mniejsze lub równe 10 mA przy 630 A
LO-ZRCT-100	0 Mniejszy lub równy In Mniejszy lub równy 630 A	630A	14mm	2.0mm	Mniejsze lub równe 20 mA przy 630 A
LO-ZRCT-120	0 Mniejszy lub równy In Mniejszy lub równy 1000 A	1000A	20mm	2.0mm	Mniejsze lub równe 20 mA przy 1000 A

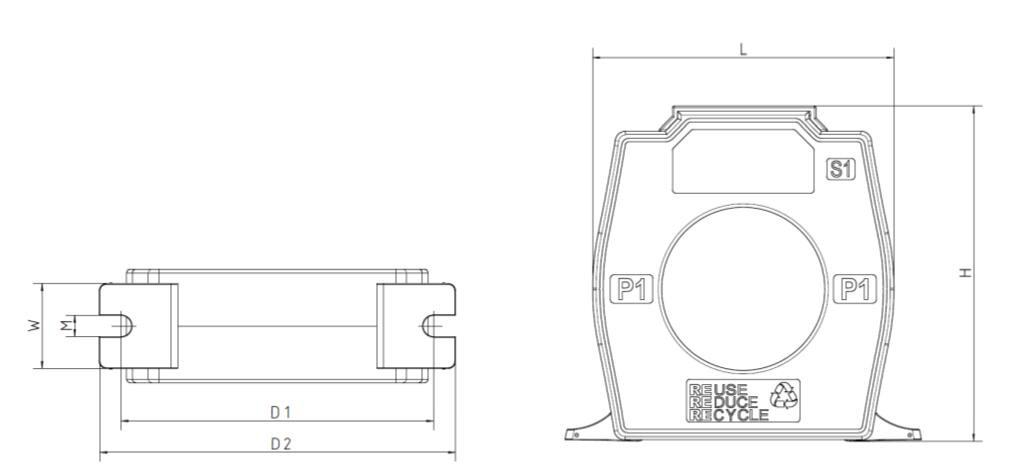

Wymiary:

Specyfikacje modelu	Prąd obwodu głównego (A)	Otwór (mm)	Wymiary całkowite (mm)			Wymiary (mm)
Specyfikacje modelu	Prąd obwodu głównego (A)	Otwór (mm)	L	W	H	D1	D2	W
LO-ZRCT-30	Mniejsze lub równe 63A	30	65	32	75	67.5	75.5	6
LO-ZRCT-46	Mniejszy lub równy 100A	46	85	32	94	88.5	100.5	6
LO-ZRCT-65	Mniejszy lub równy 250A	65	108	32	120	108.5	122	6
LO-ZRCT-80	Mniejszy lub równy 400A	80	128	36	140	134	144	6
LO-ZRCT-100	Mniejszy lub równy 630A	100	150	36	162	152	172	6
LO-ZRCT-120	Mniejszy lub równy 1000A	120	172	36	184	177	197	6

Geogólne dane techniczne:

Specyfikacja techniczna	Specyfikacje elektryczne
Znamionowy prąd pierwotny	1000 mA	5A	5A	10A	10A
Znamionowy prąd wtórny	0,5 mA	2,5 mA	5mA	5mA	10 mA
Znamionowy ciągły prąd cieplny	2000mA	10A	10A	50A	50A
Częstotliwość robocza	50-60Hz
Znamionowa klasa dokładności	Równa lub wyższa klasa 0.5
Napięcie robocze	<=660V
Klasa trudnopalności	UL94V-0
Rezystancja izolacji	>= 1M omów przy 500 V prądu stałego
Wytrzymałość dielektryczna	AC3KV/2mA/60s/50Hz
Klasa termiczna	Klasa B

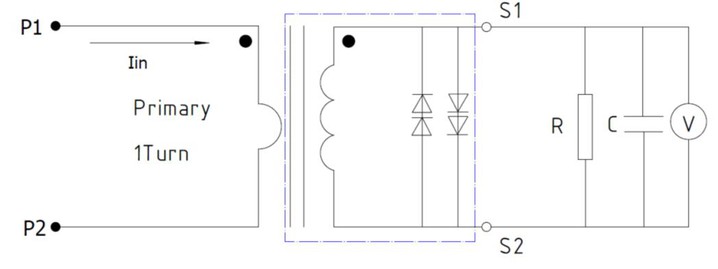

Gdy odpowiedni prąd przemienny przepływa przez przekładnik prądu szczątkowego, wyjściowe napięcie próbkowania powinno spełniać wymagania wymienione w poniższej tabeli

R{{0}}Ω C=0.022uF Częstotliwość źródła prądu:50-60Hz, klasa dokładności lepsza niż 0,1%, klasa dokładności woltomierza w testowaniu mV zakres jest lepszy niż 0,1%

Wartość prądu detekcji (mA)	Zakres prądu (mama)	Rezystor obciążenia	Testowanie terminali	Zakres napięcia próbkowania (mV)
50	49.75-50.25	1000Ω/0,022uF	S1-S2	24.64-25.64
200	199-201			97.18-101.14
500	498-502			243.01-253.01
800	796-804			388.7-404.7
1000	995-1005			486.25-506.26

WuXi Liou Electronics Co., Ltd
