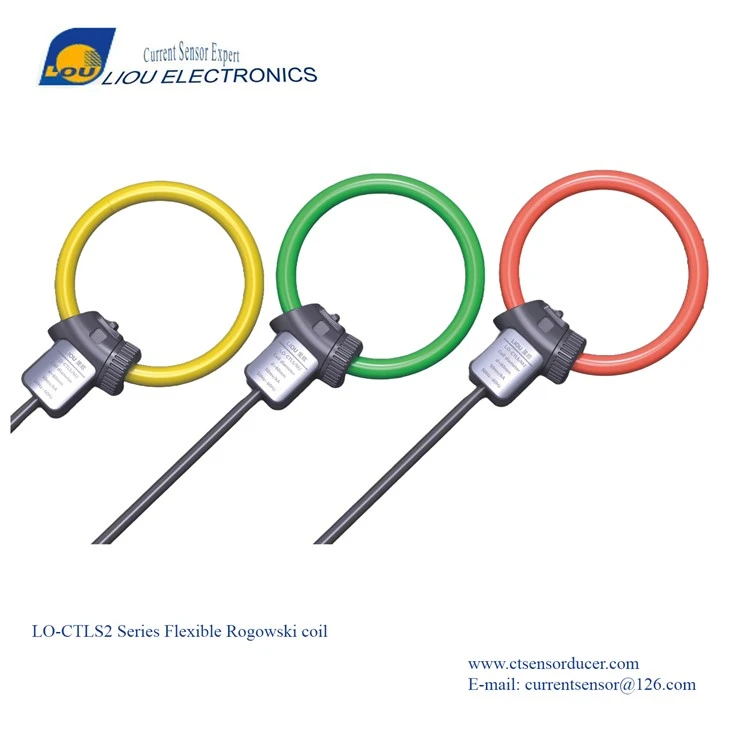

Elastyczny transformator czujnika prądu Rogowskiego LO-CTLS2

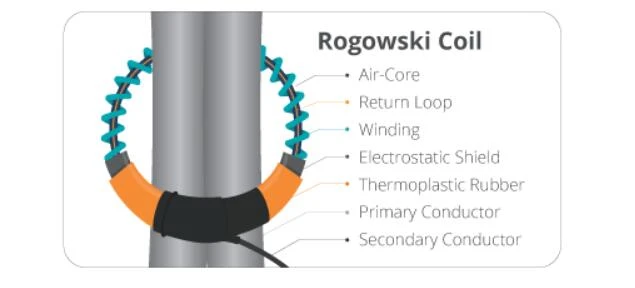

Nazwa na cześć niemieckiego fizyka Waltera Rogowskiego, cewka Rogowskiego jest elastycznym transformatorem prądu, który jest używany do pomiaru prądu przemiennego (AC) w różnych aplikacjach monitorowania mocy ., podobnie jak inne typy prądu transformatorów, cewka Rogowskiego jest zwykle instalowana w panelu elektrycznym lub przełączaniu, a następnie podłączona bezpośrednio lub nierównomiernie za pośrednictwem integratora, do metody energii, aby dopracować stanowisko stanowcze, aby dopracować stanowisko stanowe. pomiary .
- Wprowadzenie produktów
>Opis:
Nazwa na cześć niemieckiego fizyka Waltera Rogowskiego, cewka Rogowskiego jest elastycznym transformatorem prądu, który jest używany do pomiaru prądu przemiennego (AC) w różnych aplikacjach monitorowania mocy ., podobnie jak inne typy prądu transformatorów, cewka Rogowskiego jest zwykle instalowana w panelu elektrycznym lub przełączaniu, a następnie podłączona bezpośrednio lub nierównomiernie za pośrednictwem integratora, do metody energii, aby dopracować stanowisko stanowcze, aby dopracować stanowisko stanowe. pomiary .
>Aplikacja
- Podstacje dystrybucyjne wtórne
- Monitorowanie transformatora rozkładu
- Jednostki pomiarowe fazorowe (PMU)
- Budynki komercyjne i przemysłowe
- Pomiar i pod-skazanie
- Odpowiedź na żądanie (DR)
- Sprzęt systemowy dystrybucji
>Standardy
- IEC 61010-1: 2010
- IEC 61010-2-32: 2012
- IEC 61869-10: 2017
- UL 61010-1: 2012
>Specyfikacje elektryczne:
|
Specyfikacje elektryczne |
|
|
10% -100% dokładność |
5% (w/ o integrator) 1% (w/ integrator 45-65 HZ) |
|
Błąd fazowy |
W ± 1 stopień (45-65 Hz) W ± 10 stopnia (20 kHz) |
|
10% -100% liniowość |
0.50% |
|
Zasilacz integratora |
15-30 vdc |
|
Przepustowość odpowiedzi |
1Hz -1 MHz |
|
Średnica sekcji cewki |
W7,8 mm |
|
Długość kabla |
2 metry lub wykonane na zamówienie |
|
Wysokość |
2000M |
|
Poziom ochrony |
IP65 |
|
Materiał cewki |
Kotek krzemowy |
|
Wtórny typ kabla |
Przewód ekranowany lub dostosowany |
|
Siła dielektryczna |
2KVAC/min |
|
Odporność na izolację |
DC500V/100MΩ |
|
P/N |
WEJŚCIE (A) |
Wyjście |
Dokładność |
Wymiary (mm) |
|
|
Φ1 |
Φ2 |
||||
|
LO-CTLS2 |
0-300 ka |
100mv 50mv 4-20 MADC 0-5V 0-1A Dostosowane |
1.0 5.0 |
80 |
7.8
|
|
100 |
|||||
|
150 |
|||||
|
200 |
|||||
|
300 |
|||||
|
400 |
|||||

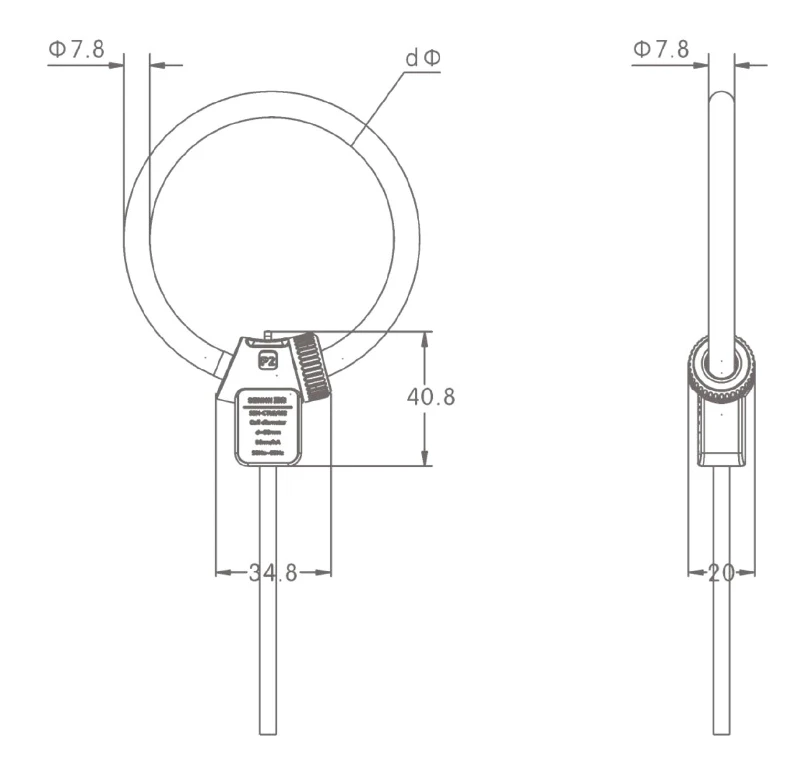

>Wymiary:
Wuxi Liou Electronics Co Ltd
