Jaki błąd pomiaru wynika z kształtu mierzonego przewodnika w przypadku czujnika prądu cewki Rogowskiego?

Jako dostawca czujników prądu cewki Rogowskiego zagłębiłem się w zawiłości tych urządzeń. Jednym z aspektów, który często nie jest uwzględniany przez radar, ale ma istotne znaczenie, jest błąd pomiaru spowodowany kształtem mierzonego przewodnika. Na tym blogu szczegółowo przeanalizujemy ten temat, poznając podstawowe zasady, wpływ na dokładność pomiaru i sposoby ograniczenia tych błędów.

Zrozumienie czujników prądu cewki Rogowskiego

Cewkowe czujniki prądu Rogowskiego są nieinwazyjnymi urządzeniami służącymi do pomiaru prądu przemiennego (AC). Składają się ze spiralnej cewki z drutu owiniętej wokół elastycznego rdzenia. Gdy prąd przemienny przepływa przez przewodnik umieszczony w pętli cewki Rogowskiego, indukuje napięcie w cewce. To indukowane napięcie jest proporcjonalne do szybkości zmian prądu w przewodniku. Główną zaletą cewek Rogowskiego jest ich elastyczność, łatwość instalacji i szerokie pasmo, co czyni je odpowiednimi do różnorodnych zastosowań, od monitorowania systemów elektroenergetycznych po pomiary prądu o wysokiej częstotliwości.

Wpływ kształtu przewodnika na pomiar

Przewodniki okrągłe

Przewodniki okrągłe są najpowszechniejszym typem przewodników stosowanych w instalacjach elektrycznych. Kiedy okrągły przewodnik zostanie umieszczony w środku cewki Rogowskiego, rozkład pola magnetycznego wokół przewodnika jest stosunkowo równomierny. Linie pola magnetycznego tworzą koncentryczne okręgi wokół przewodnika, a cewka Rogowskiego może dokładnie mierzyć prąd. Jeśli jednak okrągły przewodnik nie jest wyśrodkowany w cewce, sprzężenie pola magnetycznego pomiędzy przewodnikiem a cewką staje się nierównomierne. Ta niejednorodność prowadzi do błędu pomiaru, ponieważ różne zwoje cewki Rogowskiego podlegają różnym natężeniom pola magnetycznego.

Przewodniki prostokątne

Przewodniki prostokątne przedstawiają bardziej złożony scenariusz. Pole magnetyczne wokół przewodnika prostokątnego nie jest tak symetryczne jak wokół przewodnika kołowego. W pobliżu narożników prostokątnego przewodnika pole magnetyczne ma większą gęstość w porównaniu do płaskich boków. W przypadku stosowania cewki Rogowskiego do pomiaru prądu w przewodniku prostokątnym nierównomierny rozkład pola magnetycznego może powodować znaczne błędy pomiarowe. Cewka może przeszacować lub niedoszacować prąd w zależności od jej położenia względem przewodnika.

Przewodniki o nieregularnym kształcie

Największym wyzwaniem dla cewek Rogowskiego są przewodniki o nieregularnych kształtach, takie jak załamania, skręcenia czy niestandardowe przekroje. Pole magnetyczne wokół tych przewodników jest wysoce nierównomierne i trudne do przewidzenia. Cewka może odbierać pola magnetyczne z różnych części przewodnika w sposób niespójny, co prowadzi do dużych błędów pomiarowych. Na przykład przewodnik z ostrym zagięciem może wytworzyć lokalne stężenie pola magnetycznego, które może nie zostać dokładnie wychwycone przez cewkę Rogowskiego.

Kwantyfikacja błędu pomiaru

Aby określić ilościowo błąd pomiaru spowodowany kształtem przewodnika, możemy zastosować symulacje numeryczne i metody eksperymentalne.

Symulacje numeryczne

Analiza elementów skończonych (FEA) to potężne narzędzie do symulacji rozkładu pola magnetycznego wokół przewodników o różnych kształtach. Za pomocą oprogramowania FEA możemy modelować cewkę Rogowskiego i przewodnik oraz obliczać napięcie indukowane w cewce dla różnych położeń i kształtów przewodników. Symulowane wyniki można następnie porównać z rzeczywistą wartością prądu, aby określić błąd pomiaru. Na przykład możemy symulować przewodnik kołowy umieszczony niecentrycznie w cewce Rogowskiego i obliczyć błąd procentowy pomiaru prądu.

Metody eksperymentalne

W układach eksperymentalnych możemy wykorzystać znane źródło prądu do przepuszczania prądu przez przewodniki o różnych kształtach. Cewka Rogowskiego służy następnie do pomiaru prądu, a zmierzona wartość jest porównywana ze znaną wartością prądu. Powtarzając pomiary dla różnych położeń i orientacji przewodów, możemy zebrać dane na temat błędu pomiaru. Na przykład możemy zmierzyć prąd w przewodniku prostokątnym w różnych odległościach od środka cewki Rogowskiego i wykreślić błąd jako funkcję położenia.

Łagodzenie błędu pomiaru

Ulepszenia konstrukcji czujnika

Jednym ze sposobów ograniczenia błędu pomiaru jest ulepszenie konstrukcji cewki Rogowskiego. Na przykład użycie cewki o większym przekroju poprzecznym może zmniejszyć wrażliwość na położenie przewodnika. Dobrze zaprojektowana cewka może mieć również bardziej równomierną gęstość uzwojenia, co pomaga uśrednić nierównomierne efekty pola magnetycznego. Dodatkowo niektóre cewki Rogowskiego są zaprojektowane z dodatkowymi uzwojeniami ekranującymi lub kompensacyjnymi, aby zmniejszyć wpływ zewnętrznych pól magnetycznych i błędów związanych z kształtem przewodnika.

Kalibrowanie

Kalibracja to kolejna ważna metoda zmniejszania błędów pomiarowych. Kalibrując cewkę Rogowskiego dla różnych kształtów i położeń przewodów, możemy stworzyć tabelę współczynników korekcyjnych. Podczas pomiaru prądu w rzeczywistych zastosowaniach zmierzoną wartość można skorygować za pomocą odpowiedniego współczynnika korekcyjnego z tabeli. Na przykład, jeśli wiemy, że konkretny przewodnik prostokątny umieszczony w określonym miejscu cewki powoduje błąd pomiaru wynoszący 5%, możemy odpowiednio dostosować zmierzoną wartość.

Zastosowania i potrzeba dokładności

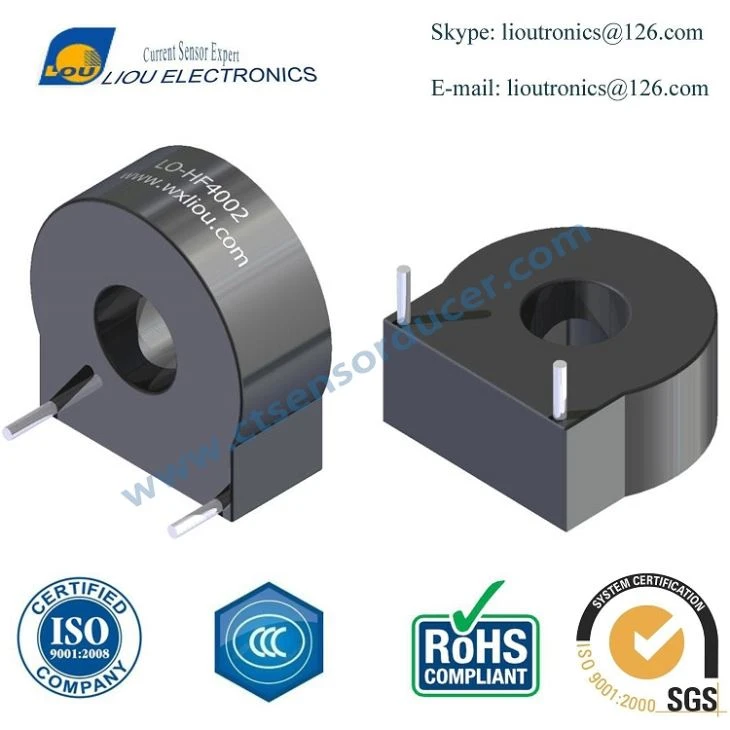

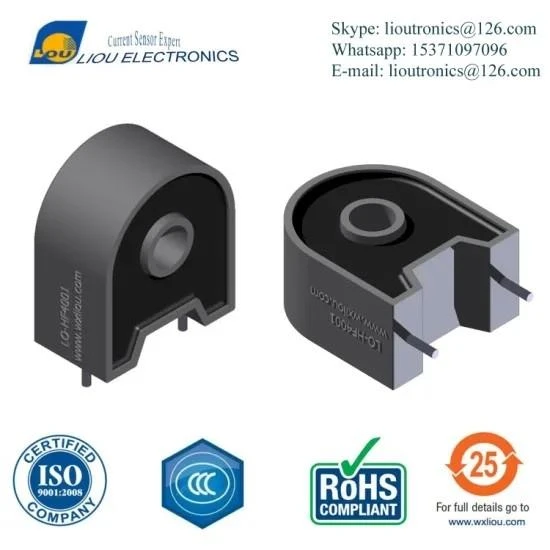

W zastosowaniach takich jak monitorowanie jakości energii, pomiar prądu o wysokiej częstotliwości i testowanie bezpieczeństwa elektrycznego, dokładny pomiar prądu ma kluczowe znaczenie. Na przykład w monitorowaniu jakości energii niedokładny pomiar prądu może prowadzić do nieprawidłowej oceny zużycia energii i współczynnika mocy. W zastosowaniach wymagających dużej częstotliwości, npCzujnik prądu o wysokiej częstotliwościnawet niewielkie błędy pomiarowe mogą mieć znaczący wpływ na wydajność systemu. Nasz200 Transformator prądowy wysokiej częstotliwościITransformator prądu wysokiej częstotliwości 1: 1000zostały zaprojektowane w celu zapewnienia dokładnych pomiarów prądu, ale należy dokładnie rozważyć wpływ kształtu przewodnika.

Wniosek

Kształt mierzonego przewodnika może mieć istotny wpływ na dokładność pomiaru czujników prądu z cewką Rogowskiego. Przewodniki okrągłe, prostokątne i o nieregularnym kształcie stwarzają różne wyzwania ze względu na nierównomierny rozkład pola magnetycznego. Rozumiejąc te wyzwania, określając ilościowo błąd pomiaru i wdrażając strategie łagodzące, takie jak ulepszenia konstrukcji czujników i kalibracja, możemy poprawić dokładność bieżących pomiarów.
